这个模板适合做什么
微服务架构图帮助团队理解独立部署的服务如何通信、数据存在哪里，以及用户和业务逻辑之间有哪些基础设施组件。这个模板包含客户端、API 网关、服务层、消息总线和按服务拆分的数据库。适合设计新的分布式系统、文档化线上平台，或向扩张中的工程团队解释服务归属和数据边界。
适用场景
- 在从单体拆分服务之前，规划第一版微服务架构。
- 为增长中的后端团队记录服务归属和数据库边界。
- 解释同步 API 调用和异步事件如何配合工作。
- 在新增业务能力前评审服务之间的耦合关系。
- 准备系统设计面试，用清晰的服务边界和数据归属组织答案。
使用步骤
- 1从客户端和 API 网关或负载均衡开始画起。
- 2把业务服务拆成独立节点，并放入服务层分组。
- 3对需要明确归属的有状态服务，画出各自独立的数据库。
- 4添加消息总线，用于异步通信和事件分发。
- 5把同步请求路径和异步事件路径区分开。
- 6在关键连线上标注协议或接口契约。
简单示例

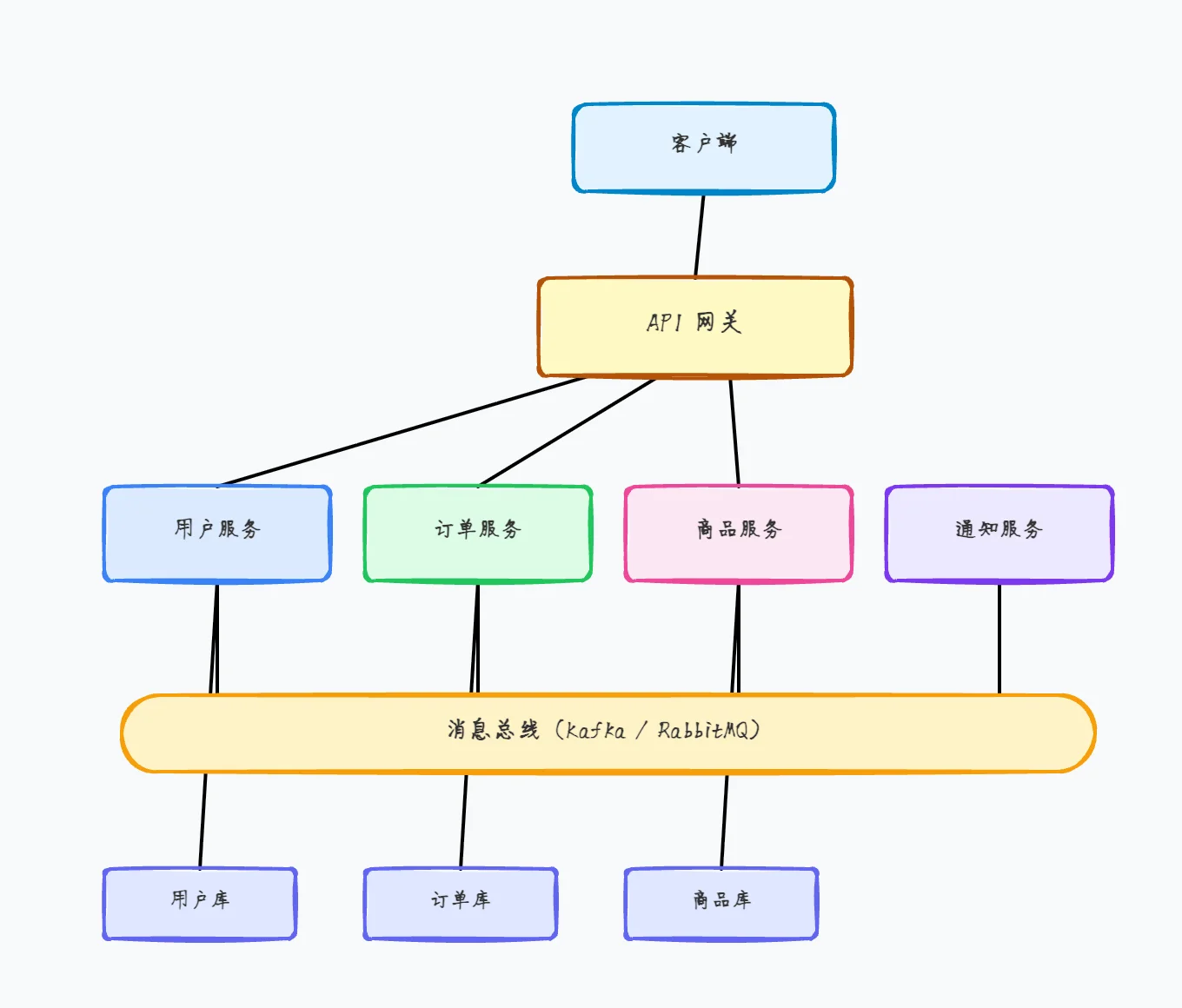

电商微服务架构
相关资源
和相似工具的对比
微服务架构图 vs 系统设计图
系统设计图可以展示任何架构风格；微服务架构图更强调服务边界、独立部署、API 契约、事件流和每个服务的数据归属。
微服务 vs 单体架构
单体通常把应用和数据库集中在一起；微服务把能力拆成可独立部署的服务，常配独立数据存储。图上要体现这种运维取舍，而不只是画更多方块。
架构图 vs 时序图
架构图展示稳定结构：服务和基础设施。时序图展示某个运行场景：哪个服务按什么顺序调用哪个服务。跨多个服务的工作流通常两者都需要。
常见误区
画了很多服务，但仍共用一个数据库
如果所有服务都读写同一批表，系统仍然强耦合。架构图应明确数据归属，否则最难的微服务决策被隐藏了。
同步调用和异步事件不区分
REST 请求和发到队列里的事件行为完全不同。用标签或线型区分它们，评审时才能看出延迟、一致性和重试影响。
过早拆出太多服务
二十个很小的服务看起来高级，却会带来运维负担。第一张图保持在领域边界层级，只在团队归属或扩展需求真的出现时再细拆。
忘记可观测性和失败路径
微服务最容易在连接处出问题：网络调用、队列、重试、局部故障。重要位置应标出监控、链路追踪和降级说明，而不是只画 happy path。
常见问题
微服务架构图应该包含什么？+
应包含客户端、网关、业务服务、数据存储、消息总线、外部系统和主要通信路径。关键连线要标出是同步请求还是异步事件。
每个微服务都必须有自己的数据库吗？+
不一定，但每个服务都应该有清晰的数据归属。共享物理基础设施可以接受；所有服务随意读写同一批表，通常会重新制造强耦合。
什么时候应该画微服务架构图？+
当你需要讨论服务边界、独立部署、数据归属、扩展方式，或从单体迁移到微服务时，就适合画。单个请求流程则建议再补一张时序图。
微服务图应该画多细？+
先画 5-10 个主要服务和共享基础设施。如果某个工作流需要深入解释，单独画第二张图，不要把总览图塞满。
这个模板能用于系统设计面试吗？+
可以。它提供 API 网关、服务层、数据库和事件总线的基本结构。面试时再在图旁补充规模假设、瓶颈和架构取舍。
