这个模板适合做什么
这个 ER 图模板帮你把任何关系型数据库的实体、属性和关联关系画清楚。无论是在写迁移脚本之前设计新的 schema、向干系人说明数据模型，还是为新成员文档化现有数据库，ER 图都能让外键和关联条件一目了然——远比直接读 schema dump 或询问原始开发者更快。
适用场景
- 在写第一个迁移文件之前，设计新应用的数据库 schema。
- 为现有生产数据库制作文档，帮助新工程师理解数据模型。
- 向技术负责人或架构师说明 schema 变更方案，供审查。
- 调试慢查询或缺失关联时，梳理各表之间的关系。
- 规划多租户 SaaS 的 schema，明确画出租户隔离边界。
- 为电商系统建模，覆盖商品、订单、用户和库存表。
使用步骤
- 1识别主要实体——系统需要存储的对象，比如用户、订单或商品。
- 2列出每个实体的关键属性，标注主键。
- 3在有关联的实体之间画线，标注关系动词（下单、包含、属于）。
- 4给每条关系标注基数：一对一、一对多或多对多。
- 5多对多关系需要增加关联表，有自己的主键和两个外键。
简单示例

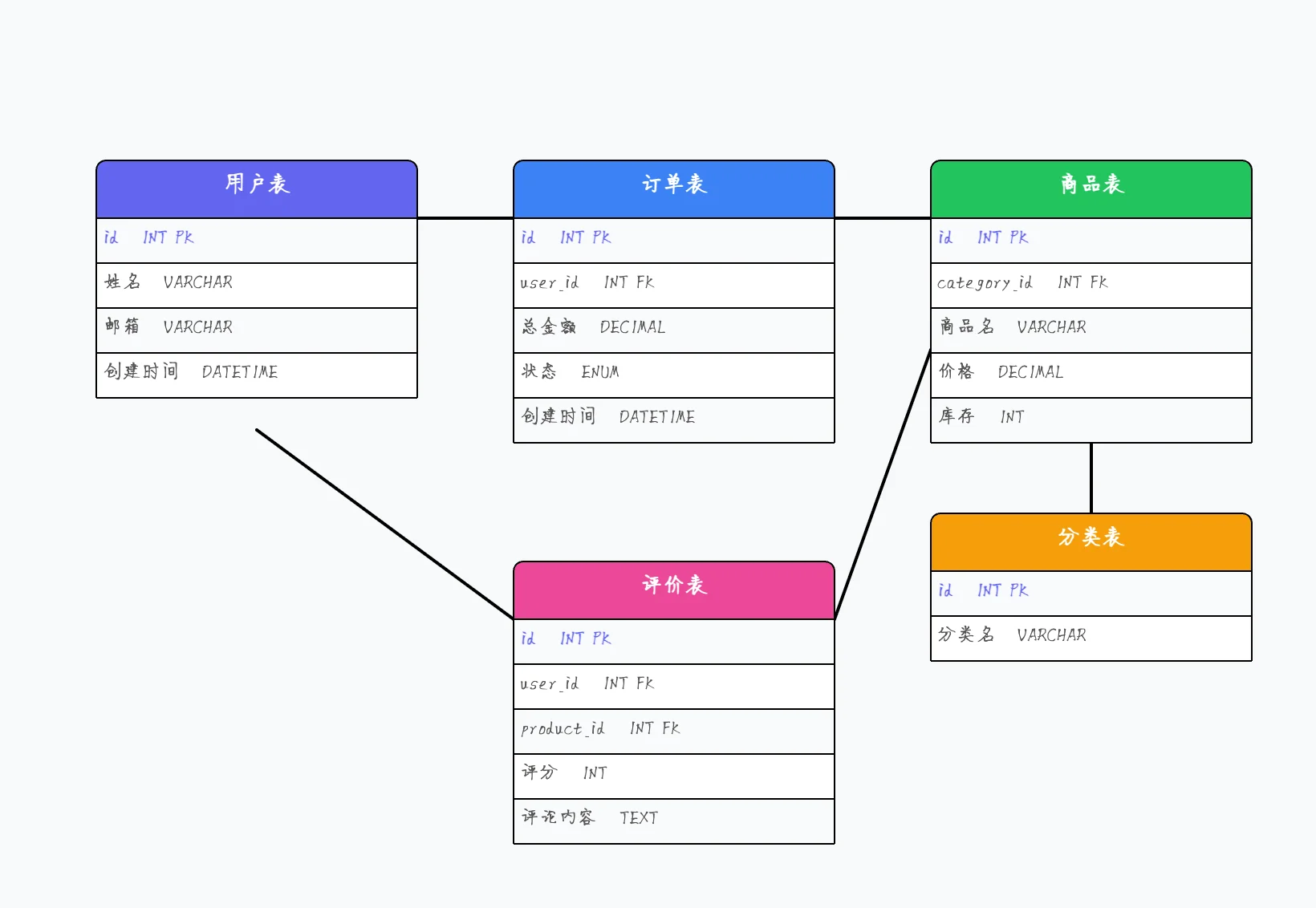

电商 ER 图
和相似工具的对比
ER 图 vs UML 类图
ER 图建模数据——实体、属性、关系——直接对应到关系数据库的表。UML 类图建模软件——类、方法、继承、行为。设计数据库 schema 用 ER 图；设计面向对象代码用类图。同一个领域概念在两种图里都会出现，但关注点不同：数据结构 vs 代码结构。
ER 图 vs 数据流图
ER 图是静态的，描述数据是什么样、有什么关系。数据流图是动态的，描述数据如何在不同流程和存储之间流动。问「我们的数据结构是怎样的」用 ER 图；问「数据在系统里怎么流动」用数据流图。
Chen 表示法 vs Crow's foot 表示法
Chen 表示法用菱形画关系，显式标注基数（1、N、M），偏学术、较啰嗦。Crow's foot 表示法在连线末端用分叉符号表示基数（一、多、可选），更紧凑，是现代数据库工具的事实标准。选一种坚持用，混用是让读者迷糊最快的方式。
常见误区
基数缺失或写错
User 和 Order 之间画一条线却没标基数，读者无法判断一个用户对应一个订单还是多个订单。每条关系线两端都要标清楚基数。在上游搞错，下游表数据写进去之后再改成本极高。
多对多关系不建中间表
Student 和 Course 之间直接画一条多对多线，在关系数据库里根本无法落地，必须有一张中间表（比如 Enrollment）。在 ER 图里就把中间实体显式画出来——它通常还携带 enrollment_date 这种有意义的属性。
把实体当属性写
把 addresses 写成 User 的一个逗号分隔字符串字段，画图阶段能糊弄过去，量上来就崩。如果一个属性可能有多值、会变化、自带子属性（街道、城市、国家），就该提升成独立实体，跟 User 建立关系。
忽略主键
每个实体都需要主键（一般是 id）。主键缺失不是标注问题，是模型没想清楚。显式标出来，让读图的人知道唯一性约束在哪。
一张图画完整个库
超过 20-30 个实体的 ER 图基本没法读。按业务上下文或功能域拆：用户与认证一张图、订单与支付一张图等等。跨上下文的关系可以只引用实体名，不重复画所有属性。
常见问题
什么是 ER 图？+
实体-关系图（ER 图）是描述系统数据结构的可视化模型。它表示实体（存储数据的对象，比如 User、Order）、每个实体的属性、以及实体之间的关系（一对一、一对多、多对多）。它是设计和文档化关系数据库的标准工具。
ER 图有哪三个核心组件？+
实体（矩形——存储的对象）、属性（椭圆或实体内部的字段——对象的特征）、关系（连线或菱形——对象之间的关联）。关系线上的基数标记说明每个实体可以关联多少个对方。
ER 图里的「基数」是什么意思？+
基数描述一个实体的实例可以关联多少个另一个实体的实例。常见场景：一对一（一个 User 对应一个 Profile）、一对多（一个 User 有多个 Order）、多对多（Student 选 Course，Course 也有多个 Student）。不同表示法用不同符号在连线上标注。
怎么把 ER 图转成 SQL 表？+
每个实体变成一张表，每个属性变成一列，主键列加 NOT NULL UNIQUE 约束。一对多关系在「多」那一端加外键列。多对多关系需要一张中间表，分别有指向两端的外键。很多工具支持从 ER 图直接生成 SQL DDL。
概念 ER 图、逻辑 ER 图、物理 ER 图有什么区别？+
概念图是早期设计用的高层视图，只有实体和关系，没有属性和键。逻辑图加上属性、主外键，但不绑定具体数据库。物理图包含具体的数据类型、索引、约束，针对某个具体数据库引擎。现代项目大多直接从概念跳到物理，但大型系统区分这三层很有帮助。
可以免费在线画 ER 图吗？+
可以。打开 CodePic ER 图模板，把实体拖到画布上，在每个实体框里加属性，用 Crow's foot 基数符号画关系。可导出 PNG、SVG 或分享实时链接。无需注册。
